一、挡板

在大部分流体混合操作中，为避免形成固体回转流，并使周向流成为有利于固液悬浮的轴向流，一般在容器壁上设置挡板，大多数采用周向以90°间隔的4块挡板。

若用于物料黏度在500cP以下时，挡板可直接安装于器壁；若用于高黏度或任何固体物料可能产生堆积时，或当挡板与器壁连接后会产生有害效应时，则应将挡板与器壁隔开。一 般间隔的距离为挡板宽度的25%，挡板宽度取容器直径D的1/12〜1/10。当物料黏度大于 10000cP而小于或等于20000cP时，挡板离器壁至少要达40mm，当物料黏度大于20000cP 时，一般就不设置挡板。

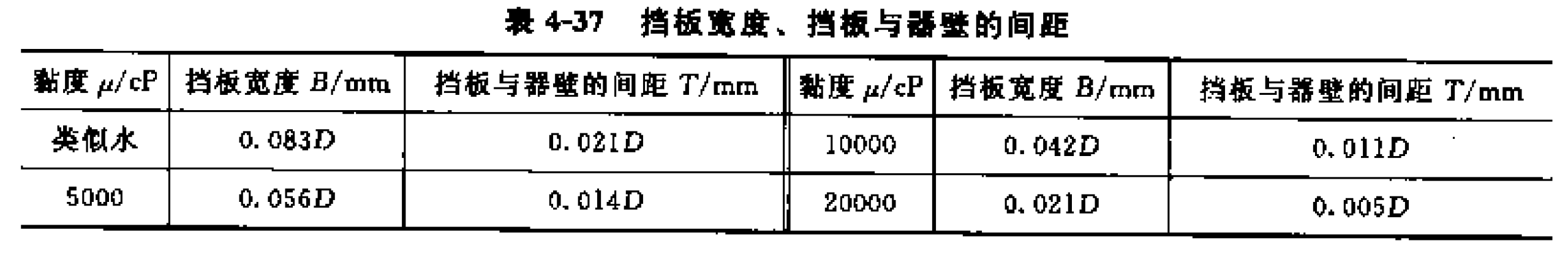

根据被混合液体的黏度（μ）、挡板宽度（B）、挡板与器壁的间距（T)按下表4-37选取。

二、挡板厚度计算

1、挡板上收到转矩

式中

PN——搅拌轴功率，kW;

N——搅拌轴转速，r/min。

2、挡板上受力 F

式中

R——容器半径，mm；

B——挡板宽度，mm；

T——挡板与器壁的间距，mm；

n——挡板数

3、挡板所需的厚度 h

式中

L——挡板支承距离，mm；

[σ]——挡板材料的许用应力，MPa。

二、计算程序

1、免费使用

微信小程序搜索<工算通>，然后在<工算通>小程序内搜索<挡板厚度计算>，即可找到计算程序，小程序永久免费使用（有广告）。

扫描下方二维码或者点击图片，亦可打开小程序：

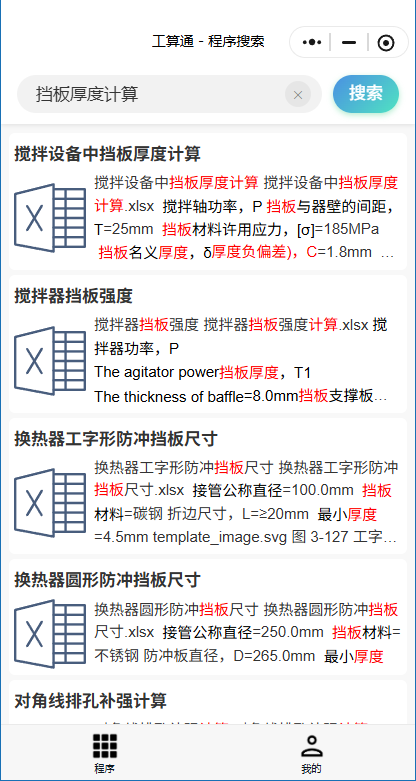

搜索界面 👇

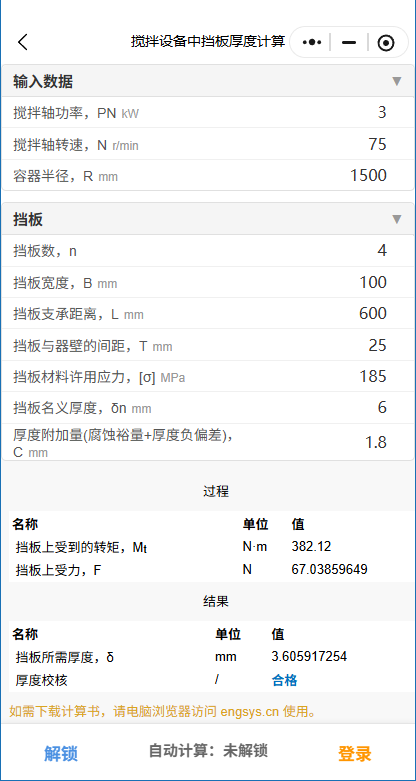

计算界面预览 👇

注：小程序只能在线计算使用，不能下载计算书。

2、下载PDF计算书

如需下载计算书，需要在 https://app.engsys.cn 手机号注册，我的 → 在线支付购买<小程序>会员，即可电脑浏览器在线使用，下载计算书。

注：新注册用户送3天全功能会员，可以下载计算书。

3、Excel计算表下载

提供Excel计算表源文件下载，内置所有公式，无密码，无锁定，无水印。

excel表格预览 👇

下载地址

来源：《承压设备设计典型问题精解》[戴季煌][化学工业出版社][2010][第一版]
